Room Controller

Tutte le tecnologie dell’ambiente gestite in modo centrale e chiaro

Il Room Controller raggruppa le funzioni tecniche di un singolo ambiente in un unico punto centrale. Riscaldamento, raffrescamento, ventilazione, illuminazione e sensori possono così essere collegati in modo chiaro e gestiti centralmente dal sistema di gestione dell’edificio.

Descrizione del prodotto

Tutte le tecnologie insieme

Il Room Controller raggruppa tutte le tecnologie di un ambiente in un unico punto. Riscaldamento, raffrescamento, ventilazione, illuminazione e sensori vengono collegati singolarmente al regolatore. Da questo punto centrale parte poi un’unica connessione verso il sistema di gestione dell’edificio. Ciò semplifica notevolmente il cablaggio e rende l’insieme più chiaro per la gestione e la manutenzione. Il regolatore è disponibile nella variante I/O e nella variante I/O + DALI-2, dove quest’ultima controlla direttamente l’illuminazione DALI-2.

Comunicazione

Il collegamento con il controllo centrale avviene tramite il protocollo Modbus RTU. Le impostazioni come l’indirizzo Modbus e le proprietà come baud rate e parità vengono configurate tramite i microinterruttori (DIP switch) sul modulo stesso. In questo modo, il regolatore si adatta agli impianti esistenti senza necessità di modifiche al controllo centrale.

Installazione e test

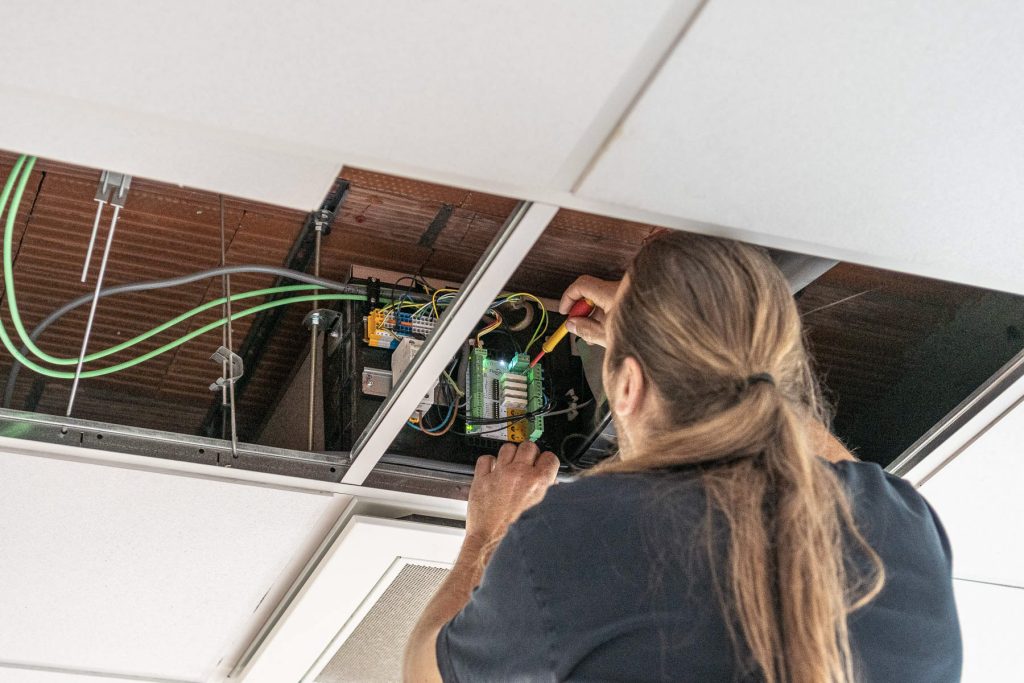

I microinterruttori e gli indicatori LED consentono di effettuare test funzionali prima della messa in servizio. Durante l’installazione e la manutenzione, tutti i dispositivi collegati possono essere testati direttamente senza l’intervento del sistema di gestione dell’edificio. Gli indicatori LED su ogni ingresso e uscita mostrano istantaneamente lo stato di ogni dispositivo collegato, mentre la strategia di controllo rimane centralizzata. Il modulo viene montato su guida DIN.

Caratteristiche tecniche

Tensione di alimentazione	Da 18 a 24 VDC (max. 30 VDC)
Protocollo di comunicazione	Modbus RTU
Ingressi digitali	8 (di cui 2 come contatore di impulsi)
Ingressi analogici	5 (da 0 a 10 V)
Uscite digitali	8 (max. 0,5 A)
Uscite analogiche	5 (da 0 a 10 V, configurabili come da 2 a 10 V)
Uscite a relè	2 relè (max. 1 A)
Ingressi di temperatura	5 x PT1000
Versioni	I/O o I/O + DALI-2
Montaggio	Guida DIN

Applicazioni

Regolazione di sistemi VAV con feedback di posizione
Soffitti radianti e ventilconvettori con batterie di raffrescamento e riscaldamento
Controllo di ventilatori e monitoraggio di serrande tagliafuoco
