PIR Sensor

Aanwezigheidsdetectie als basis voor automatische sturing

De PIR Sensor detecteert aanwezigheid in een ruimte en geeft die informatie door aan de centrale sturing. Zo kan het gebouw automatisch reageren, bijvoorbeeld door verlichting of klimaatregeling aan te passen aan het werkelijke gebruik van de ruimte.

Productbeschrijving

Detectie

De PIR Sensor detecteert beweging en geeft die door aan het gebouwbeheersysteem voor automatische sturing van verlichting en klimaat. Het toestel is leverbaar met drie lenstypes: Slight Motion (SM) voor kleine bewegingen, Wide Area (WA) voor een breed detectiegebied en Long Distance (LD) voor grote afstanden en hoge plafonds. Een geïntegreerde lichtsterktesensor en instelbare LED-indicatie zijn standaard. Alle tijdslogica en voorwaarden worden centraal bepaald.

Communicatie

De sensor koppelt via I/O, DALI-2 of Modbus RTU aan de centrale sturing. De Modbus-variant communiceert via RS485, waarbij adres, baudrate en pariteit worden ingesteld via de ingebouwde DIP-schakelaars. De I/O-variant heeft een digitale uitgang voor detectie en een analoge uitgang (0–10 V) voor lichtsterkte. Een lokalisatiefunctie helpt het toestel terug te vinden via het gebouwbeheersysteem.

Uitvoering en montage

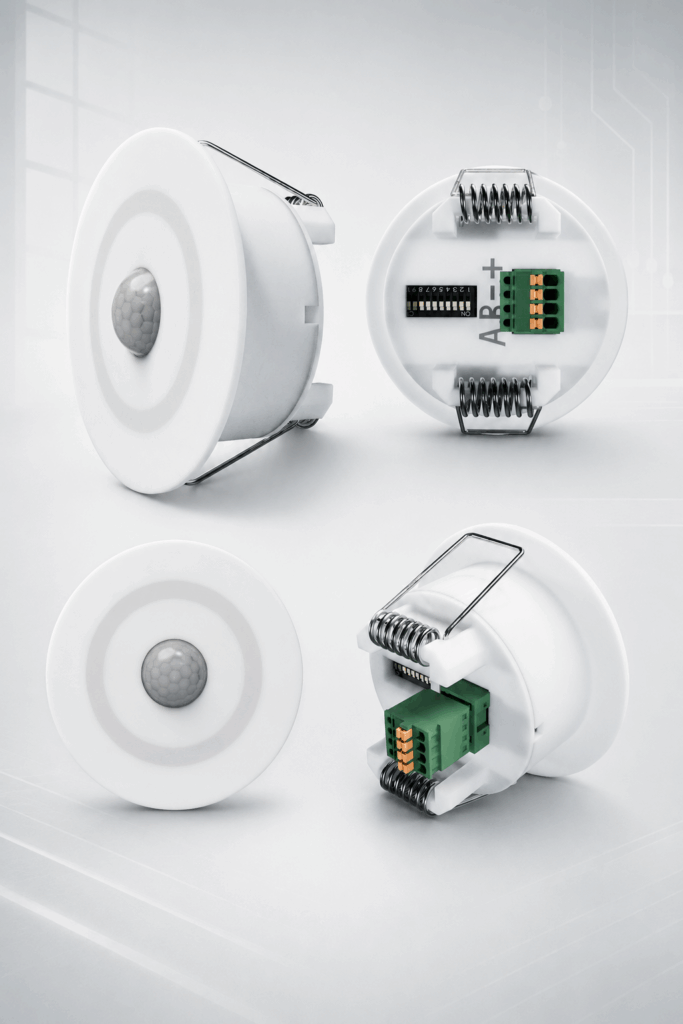

De sensor is leverbaar in een inbouw- en een opbouwuitvoering en is ontworpen voor plafondmontage met een breed ingangsspanningsbereik. Naargelang het lenstype varieert de optimale installatiehoogte.

Technische eigenschappen

Voedingsspanning	12 tot 35 VDC
Communicatieprotocol	Modbus RTU, DALI-2 of digitale I/O
Lenstypes	Slight Motion (SM), Wide Area (WA), Long Distance (LD)
Lichtmeting	Geïntegreerde lichtsterktesensor
I/O-variant	Digitale uitgang voor detectie, analoge uitgang (0–10 V) voor lichtsterkte
Indicatie	Instelbare LED-indicatie
Functies	Lokalisatiefunctie via gebouwbeheersysteem
Montage	Inbouw of opbouw
